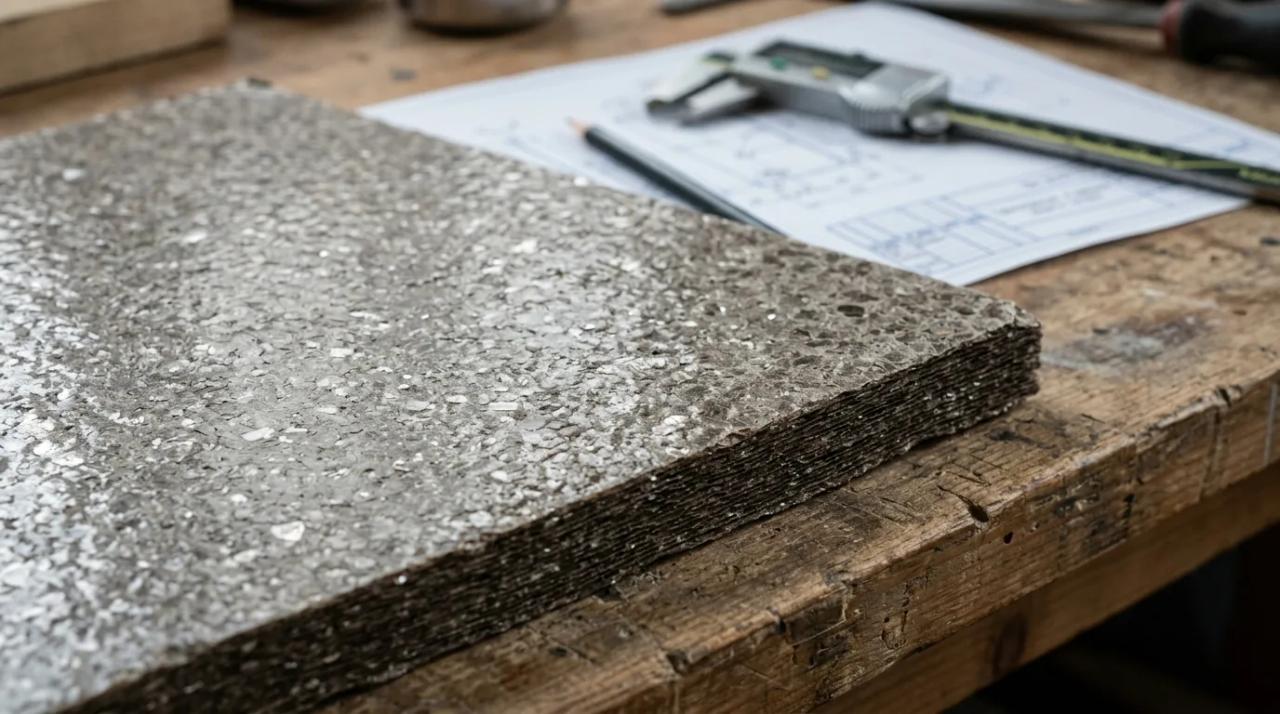

Слюдопласт — электроизоляционный материал на основе слюдяной бумаги, склеенной термореактивным связующим и спрессованной в листы, рулоны или ленты. Пришёл на смену миканиту в 1970-е годы: сырья (отходов слюды) хватает, технология дешевле, ассортимент толщин шире. Сегодня слюдопласт — основной изоляционный материал в российском электромашиностроении для классов нагревостойкости F и H.
Ниже — из чего он сделан, какие марки выпускаются по ГОСТ 26103-84, чем отличается от миканита и слюдинита, где используется и как выбрать марку под конкретную задачу. В конце — таблица характеристик и FAQ по практическим вопросам.
Из чего состоит слюдопласт
Основа — слюдяная бумага. Её получают так: отходы слюды (в основном мусковита или флогопита) измельчают в воде, затем размолотые чешуйки осаждают на сетку, как при производстве обычной бумаги. Толщина полотна — от 0,05 до 0,5 мм. Бумагу пропитывают связующим (полиэфирным, эпоксидным, кремнийорганическим лаком) и прессуют в листы, наматывают в рулоны или нарезают в ленты.
Доля слюды в готовом материале — 60–90% по массе в зависимости от марки и толщины. Остальное — связующее (10–40%) и при необходимости армирующая подложка: стеклоткань, полиэфирная плёнка или их комбинация.
| Компонент | Доля | Функция |
|---|---|---|
| Слюда (мусковит или флогопит) | 60–90% | Диэлектрический барьер, теплостойкость |
| Связующее (полиэфирный, эпоксидный, кремнийорганический лак) | 10–40% | Механическая прочность, формуемость, адгезия при пропитке |
| Подложка (стеклоткань, плёнка ПЭТ/полиимид) | По требованию | Армирование, стабильность размеров, устойчивость к разрыву |
Чем слюдопласт отличается от миканита и слюдинита
Три материала на основе слюды выглядят почти одинаково, но отличаются технологией и поведением в работе. Различия важны при замене материала в обмотке или коллекторе — ошибка приводит к несовпадению характеристик по электрической прочности, толщине и теплопроводности.
| Параметр | Миканит | Слюдопласт | Слюдинит |
|---|---|---|---|
| Исходное сырьё | Щипаные пластинки слюды | Молотая слюда (бумага) | Обожжённая слюда (мусковит) |
| Основные ГОСТы | 6120-75, 6121-75, 6122-75, 2196-75 | 26103-84 | 7244-83, 13204-76 |
| Минимальная толщина | 0,15 мм | 0,08 мм | 0,10 мм |
| Однородность | Зависит от сырья, возможны утолщения на стыках пластинок | Высокая, бумажная структура | Средняя |
| Электрическая прочность тонкого листа | 8–20 кВ/мм | 20–40 кВ/мм | 25–45 кВ/мм |
| Технологичность при намотке | Ограничена | Высокая | Высокая |
| Рабочая температура (стандартные марки) | 130–180°C, термоупорные — до 500°C | 155–180°C, жаростойкие — до 500°C | 130–180°C |
Подробнее классификация и связь с международными стандартами — в статье Электроизоляционные материалы — виды и классификация.
Классификация слюдопластов по ГОСТ 26103-84
Стандарт делит слюдопласты на группы по назначению и способу применения. Внутри каждой группы — несколько марок, которые различаются связующим, классом нагревостойкости и наличием подложки.
Коллекторный
Изолирует пластины коллектора у двигателей постоянного тока и тяговых двигателей. Рабочая толщина — 0,4–1,5 мм. Материал должен выдерживать радиальное давление от центробежной силы и сохранять размеры под нагревом. Основные марки: КИФЭ — базовый на эпоксидном связующем (класс F) и КИФЭ-А — армированный стеклотканью, для коллекторов повышенной жёсткости.
Формовочный
Листовой материал, который разогревают до 120–160°C и формуют в пазу или на оправке. После остывания держит форму и служит пазовой изоляцией статора или ротора. Двигатели АИР, А, 4А в диапазоне мощностей от долей кВт до сотен кВт — это область применения ФИФП (класс F) и ФИФК (класс H, для тяговых, крановых и прокатных машин).
Гибкий
Эластичный при комнатной температуре, пригоден для обмотки катушек вручную. Используется в ремонтном электромашиностроении и в малых сериях, где формовочное оборудование не окупается. ИФГ-КАХФ — гибкий на эпоксидно-кремнийорганической смоле, класс F. ГИП-Т-СПЛ — с полиэфирной плёночной подложкой и повышенной влагостойкостью, класс H.
Прокладочный
Готовые прокладки и сегменты, вырубленные из листа. Задача — межслоевая или межвитковая изоляция, уплотнение в неподвижных узлах. Марка ПИФЭ — тонкий лист 0,2–0,5 мм класса F.
Жаростойкий
Для температур выше 300°C — только на основе флогопита. Мусковит при длительном нагреве свыше 500°C теряет кристаллизационную воду и разрушается. ИФГ-Т выдерживает до 500°C в непрерывном режиме и до 700°C кратковременно. Применение — нагреватели фенов, ИК-излучателей, индукционные катушки, выхлопные тракты.
Рулонный
Слюдопласт шириной 1 метр, обклеенный стеклотканью с двух сторон. Такой «сэндвич» держит температуру до 800°C и применяется в футеровке индукционных печей, изоляции крупногабаритных нагревательных элементов, защите кабельных вводов в печных установках. Продаётся погонными метрами из рулона.
Характеристики основных марок
Таблица ниже сводит марки слюдопластов, выпускаемых по ГОСТ 26103-84 и применяемых в российских двигателях и аппаратах. Цифры взяты из паспортов заводов-изготовителей и из ГОСТ.
| Марка | Группа | Связующее | Класс | Толщина, мм | Электрич. прочность, кВ/мм |
|---|---|---|---|---|---|
| КИФЭ | Коллекторный | Эпоксидное | F (155°C) | 0,4–1,5 | 14–20 |
| КИФЭ-А | Коллекторный армированный | Эпоксидное + стеклоткань | F | 0,5–2,0 | 10–16 |
| ФИФП | Формовочный | Полиэфирное | F | 0,15–0,5 | 10–45 |
| ФИФК | Формовочный | Кремнийорганическое | H (180°C) | 0,15–0,5 | 8–27 |
| ИФГ-КАХФ | Гибкий | Эпоксидно-кремнийорганическое | F | 0,15–0,4 | 15–30 |
| ГИП-Т-СПЛ | Гибкий влагостойкий | Кремнийорганическое + ПЭТ | H | 0,18–0,4 | 20–35 |
| ПИФЭ | Прокладочный | Эпоксидное | F | 0,2–0,5 | 15–25 |
| ИФГ-Т | Жаростойкий (флогопит) | Неорганическое | C (>180°C, до 500) | 0,15–1,0 | 8–15 |
Конкретные значения для партии всегда указываются в паспорте качества: электрическая прочность зависит от толщины и процента связующего, которые могут плавать в пределах ГОСТ.
Где применяется слюдопласт
- Электродвигатели переменного тока — серии АИР, 4А, РА, АДМ, мощностью от 0,25 до 1000 кВт. Пазовая изоляция статора — ФИФП (класс F) или ФИФК (класс H).
- Двигатели постоянного тока и тяговые двигатели — коллекторная изоляция КИФЭ / КИФЭ-А, якорная и полюсная изоляция — ФИФК.
- Крановые и прокатные двигатели серии МТН, МТКФ, 4МТМ — класс H, материал ФИФК или ГИП-Т-СПЛ.
- Промышленные трансформаторы — межслоевая изоляция обмоток, прокладки между катушками (ПИФЭ).
- Нагревательные приборы и печи — ТЭН, ИК-излучатели, индукционные катушки, выхлопные тракты. ИФГ-Т и рулонный слюдопласт с двухсторонней стеклотканью.
- Энергетическое оборудование — генераторы, возбудители, аппараты РЗА. Класс F и H.
- Электротранспорт — тяговые двигатели локомотивов, трамваев, троллейбусов. Комбинация ФИФК + КИФЭ-А.
Отечественные марки и западные аналоги
При работе с импортным оборудованием или экспортных поставках пригождается таблица соответствий. Прямых эквивалентов нет — стандарты отличаются по методикам испытаний, но по применимости эти марки взаимозаменяемы.
| Российская марка | Cogebi (Бельгия / Чехия) | Von Roll (Швейцария) | Pamica (Китай) |
|---|---|---|---|
| ФИФП (формовочный класс F) | Cogemicanite 132.2 | Samicatherm 366.28 | PB5162 |
| ФИФК (формовочный класс H) | Cogemicanite 132.1P | Samicaflex 366.18 | PJ5162 |
| КИФЭ / КИФЭ-А (коллекторный) | Cogemicanite 505 | Samicanite RR | PB5531 |
| ИФГ-Т (жаростойкий, флогопит) | Cogetherm P | Pamitherm P (бренд Von Roll) | PJ5662 |
Важное уточнение: «Pamitherm» — зарегистрированный бренд швейцарской Von Roll Isola, не чешская или китайская марка, как иногда пишут в каталогах. Китайский производитель слюдяной продукции — Pamica (Hubei PingAn Electric Material), это разные компании.
Как выбрать слюдопласт под задачу
Рабочий алгоритм: определяем рабочую температуру узла, смотрим класс нагревостойкости, уточняем функцию (пазовая, коллекторная, межслоевая) и подбираем марку.
| Задача | Рабочая t° | Класс | Марка |
|---|---|---|---|
| Пазовая изоляция двигателя АИР общего назначения | до 155°C | F | ФИФП |
| Пазовая изоляция тягового или кранового двигателя | до 180°C | H | ФИФК |
| Изоляция коллектора двигателя постоянного тока | до 155°C | F | КИФЭ, для жёстких — КИФЭ-А |
| Ручная обмотка катушек (ремонт, малая серия) | до 155°C | F | ИФГ-КАХФ |
| Оборудование в условиях повышенной влажности | до 180°C | H | ГИП-Т-СПЛ |
| Прокладки между обмотками и магнитопроводом | до 155°C | F | ПИФЭ |
| Нагреватели, ИК-излучатели, индукционные катушки | до 500°C | C | ИФГ-Т (флогопит) |
| Футеровка печных установок, стенки нагревателей | до 800°C | C | Рулонный слюдопласт со стеклотканью |
Если на руках паспорт обмотки или изоляционной системы с указанием иностранного материала (Samicatherm, Pamica, Cogemicanite) — пришлите его, подберём отечественный аналог из складской программы.
FAQ
Чем слюдопласт лучше миканита?
В трёх вещах. Первое: тоньше — минимум 0,08 мм против 0,15 у миканита, что важно для двигателей с плотной обмоткой. Второе: однороднее — на бумаге нет утолщений на стыках щипаных пластинок. Третье: шире ассортимент толщин и форматов, проще пропитывается лаками. По теплопроводности и электрической прочности на толстом листе миканит не уступает.
Можно ли заменить ФИФП на ФИФК?
Да, по электрике это разрешено: класс H (ФИФК) перекрывает класс F. Обратная замена — ФИФК на ФИФП — недопустима в двигателях класса H, ресурс упадёт. Разница в цене — примерно 20–40% в пользу ФИФП, поэтому массово ставят тот, что указан в паспорте, без запаса.
Что означают буквы в марке ФИФП?
Традиционная трактовка по документации заводов: Ф — формовочный, ИФ — из слюдопластовой бумаги, П — на полиэфирном связующем. В марке ФИФК последняя буква К указывает на кремнийорганическое связующее вместо полиэфирного — отсюда и более высокий класс нагревостойкости (H против F). Единой строгой расшифровки в самом ГОСТ 26103-84 нет, поэтому детализация может отличаться у разных производителей.
Чем отличается КИФЭ от КИФЭ-А?
КИФЭ — коллекторный слюдопласт из слюдяной бумаги с эпоксидным связующим, пригоден для коллекторов средних размеров. КИФЭ-А — тот же материал, дополнительно армированный стеклотканью. Нужен там, где коллектор работает при высоких окружных скоростях или ударных нагрузках: тяговые двигатели, крановое оборудование.
Как хранить слюдопласт на складе?
Сухое помещение, температура 5–25°C, влажность не выше 65%. Рулоны — вертикально, листы — горизонтально на стеллажах. Прямой солнечный свет нежелателен. Срок хранения гибких марок на полиэфирной плёнке — 12 месяцев с даты изготовления, жаростойких — 36 месяцев.
Обязательна ли сертификация?
Слюдопласты не попадают под обязательную сертификацию в системе ГОСТ Р и Техническом регламенте Таможенного союза. Поставка ведётся по паспортам качества завода-изготовителя, которые прикладываются к каждой партии. Добровольные сертификаты (ISO, отраслевые) у поставщиков имеются, но не требуются для большинства применений.
Заключение
Слюдопласт — основной материал для пазовой и коллекторной изоляции в российском электромашиностроении. Выбор марки сводится к трём вопросам: класс нагревостойкости двигателя, функция изоляции (пазовая, коллекторная, межслоевая) и условия среды (влажность, температура при пиковых нагрузках). Ошибка в классе сокращает ресурс обмотки в разы, поэтому при замене материала всегда ориентируемся на паспорт изоляционной системы, а не на внешний вид или привычку.
