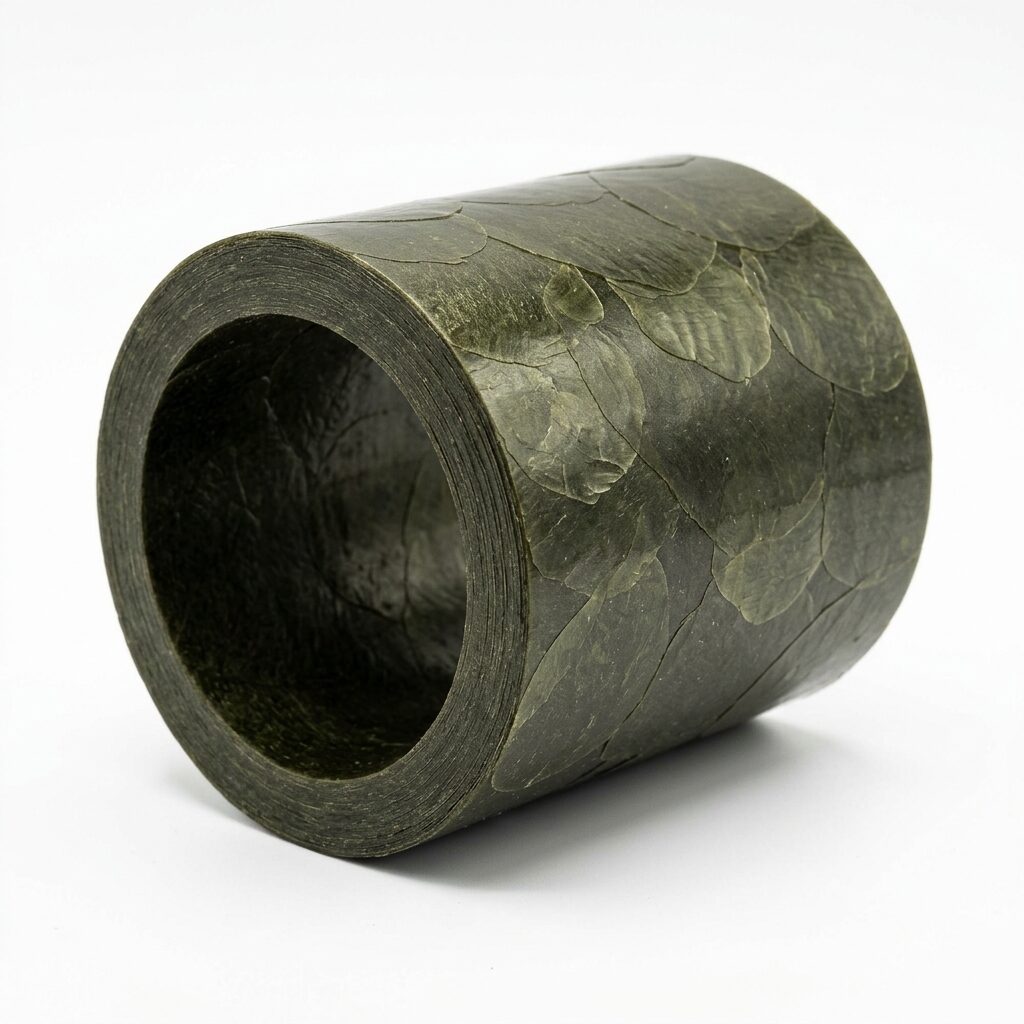

Втулки миканитовые — изоляция валов и подшипниковых узлов
Втулки миканитовые выпускаются по ТУ 21-25-50-79 из коллекторного или формовочного миканита методом навивки и горячего прессования. Температурный класс C обеспечивает работоспособность при нагреве до 500 °C. Электрическая прочность стенки — не менее 10 кВ/мм, предел прочности при сжатии — от 80 МПа. Внутренний диаметр выпускаемых втулок — от 5 до 80 мм, толщина стенки — от 0,5 до 5,0 мм, длина — до 200 мм.
Конструктивное назначение
Миканитовые втулки используются для электрической изоляции валов электродвигателей от подшипниковых щитов, предотвращая появление подшипниковых токов. Устанавливаются в коллекторных узлах машин постоянного тока, обеспечивая изоляцию между коллекторными пластинами и втулкой вала. Применяются в конструкциях проходных изоляторов для ввода токоведущих шин через металлические стенки электрошкафов. Втулки выдерживают осевое усилие прессовой посадки без растрескивания благодаря высокой механической прочности миканита. Изготовление — по чертежам заказчика с допуском ±0,15 мм по внутреннему диаметру.
