Слюдинит формовочный СФП — прессованная изоляция класса F

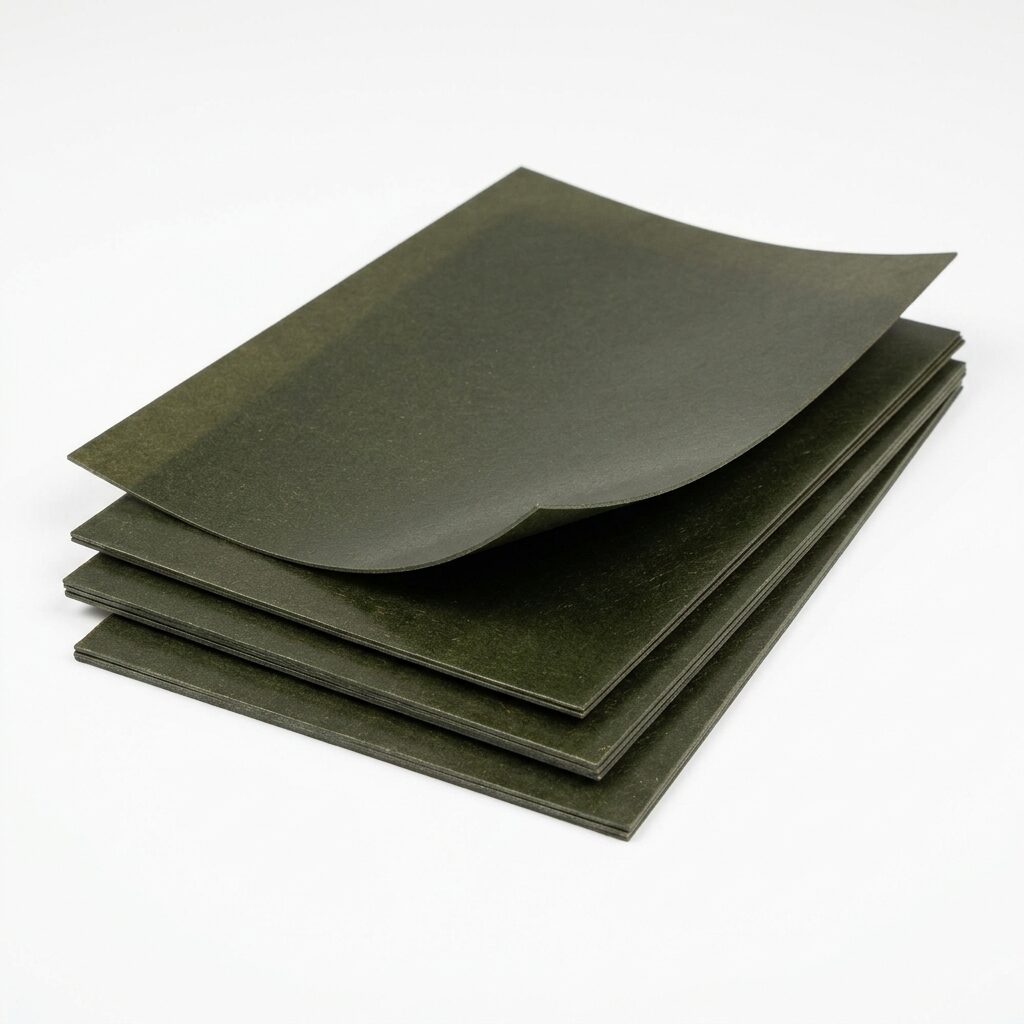

Слюдинит формовочный СФП производится по ГОСТ 7244-83 из слюдинитовой бумаги, пропитанной полиэфирным связующим, с последующим горячим прессованием. Класс нагревостойкости F с рабочей температурой до 155 °C. Электрическая прочность — не менее 20 кВ/мм при толщине 0,2 мм. Предел прочности при изгибе — от 80 МПа. При нагреве до 130–155 °C материал размягчается и принимает форму оснастки, после охлаждения сохраняет заданную конфигурацию.
Технология формования и применение
Формовочный слюдинит СФП предназначен для изготовления фасонных деталей изоляции методом горячего прессования: гильз, коробочек, обойм и каркасов обмоток. Формование производится при температуре 150–160 °C и давлении 5–15 МПа. Используется в производстве изоляции коллекторных пластин электродвигателей постоянного тока, защитных кожухов нагревательных элементов, изоляционных фланцев. Слюдинитовая основа СФП обеспечивает более однородную структуру по сравнению с миканитом, что снижает процент брака при штамповке деталей сложной формы. Толщина листов — от 0,15 до 0,80 мм.
