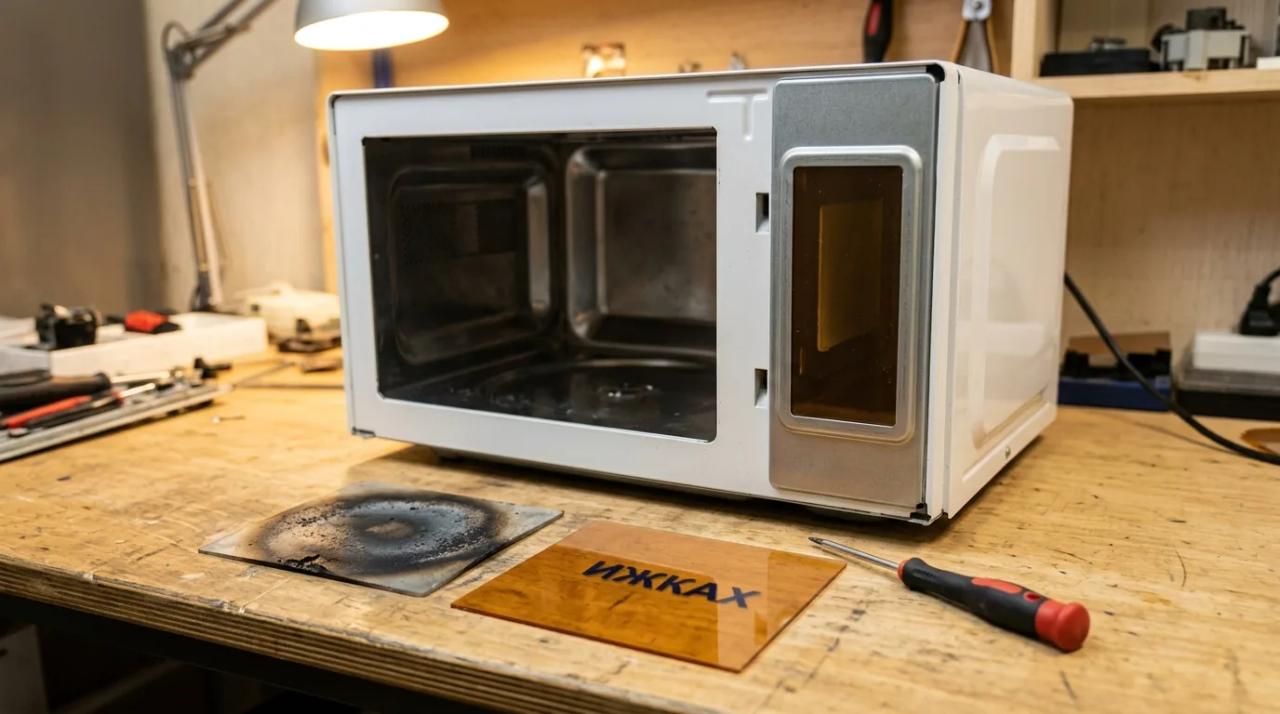

В правой (реже — верхней) стенке любой микроволновой печи стоит небольшая прямоугольная пластинка серого или золотистого цвета. Она закрывает отверстие волновода — канала, по которому сверхвысокочастотные волны из магнетрона попадают в камеру. Материал этой пластинки — природная слюда или слюдопласт на её основе. Со временем от брызг, пара и жира пластинка обгорает, трескается или покрывается угольными дорожками, по которым начинает пробивать разряд. В этот момент печь работает неустойчиво, искрит и нагревает неравномерно. Решение — заменить слюду. Делается это за 10 минут и обходится в разы дешевле сервисного ремонта.
Ниже — какой материал взять, какую толщину и размер, как вырезать и установить новую пластинку. И почему у нас слюдопласт тех же характеристик, что у заводской детали, продаётся листом с нулевой наценкой «за бренд».
Зачем в микроволновке слюдяная пластинка
Пластинка выполняет три функции одновременно:
- Пропускает СВЧ-волны. Слюда и слюдопласт на её основе прозрачны для микроволн на частоте 2,45 ГГц — стандартная рабочая частота бытовой техники. Потери в материале минимальны, волна проходит через окно без экранирования.
- Не даёт пару, жиру и брызгам попасть в волновод. Если канал магнетрона загрязнится, появятся электрические пробои, магнетрон быстро выйдет из строя (стоимость замены — от половины цены новой печи).
- Выдерживает температуру. Стенка у волновода нагревается до 150–250°C в штатном режиме. Обычный пластик или картон здесь не работают — нужен диэлектрик с рабочей температурой не ниже 300°C, а с запасом — до 500–700°C.
Когда пластинка начинает проводить ток (из-за обугленного жира или трещины), по ней проскакивает разряд, появляется характерное потрескивание и запах гари. Работать в таком режиме нельзя: через несколько включений погибает магнетрон.
Признаки, что слюду пора менять
- Пластина в правом углу камеры почернела, покрылась пятнами или угольными линиями.
- Во время работы слышны щелчки, видны искры или вспышки вокруг пластины.
- Пластина треснула, отсутствует кусок или она выгнута.
- Еда греется неравномерно — посередине горячая, по краям холодная (волновод пропускает не всю энергию).
- Внутри камеры появляется запах горелого даже на пустой печи.
Один из этих признаков — повод заменить пластину. Если есть хотя бы два — откладывать нельзя.
Какой материал взять
В запчастях к микроволновкам продаются два варианта: «слюдяная пластина для СВЧ» (вырезанная на заводе под конкретную модель) и «слюда в листах» для самостоятельного раскроя. Заводские пластины делают из двух материалов:
| Материал | Что это | Рабочая t° | Толщина в СВЧ | Доступность в РФ |
|---|---|---|---|---|
| Природная слюда (мусковит или флогопит) | Щипаная пластина, один кусок минерала | до 500–700°C | 0,3–0,5 мм | Под заказ, нестабильное качество |
| Слюдопласт конструкционный жаростойкий | Бумага из молотой флогопитовой слюды со связующим, спрессованная в лист | до 700°C | 0,3–0,5 мм | На складе, листами |
По электрическим свойствам и термостойкости оба материала в бытовой микроволновке работают одинаково. Разница в однородности: у природной слюды попадаются утолщения и расслоения, у слюдопласта лист ровный по всей площади. Поэтому на конвейерах производителей СВЧ-техники с 1990-х годов стоит именно слюдопласт — он технологичнее и дешевле.
Наш рабочий материал для замены — слюдопласт конструкционный жаростойкий ИЖКАХ на основе флогопита. Выдерживает 700°C, что почти в три раза выше, чем нагрев стенки у магнетрона. Без стеклоткани и плёночных подложек — это важно: в СВЧ-окне не должно быть армирующих слоёв, которые могут экранировать часть волны или нагреваться локально. Лист 600 × 1000 мм, толщина 0,3 или 0,5 мм. Из одного листа выходит 45–50 пластин стандартного размера 100 × 100 мм — хватит на десятки микроволновок или на мелкосерийный сервис.
Что такое слюдопласт в принципе и чем он отличается от обычной слюды — подробно в статье Что такое слюдопласт.
Какую толщину выбрать
Заводская пластина в большинстве СВЧ-печей мощностью 700–1200 Вт имеет толщину 0,35–0,45 мм. Если старую пластину удалось снять целиком — замерьте штангенциркулем и подбирайте ближайший размер из имеющихся. Если пластина рассыпалась или замерить нечего — ориентир такой:
| Мощность СВЧ | Рекомендуемая толщина | Комментарий |
|---|---|---|
| До 800 Вт | 0,3 мм | Компактные печи, старые европейские и азиатские модели |
| 800–1200 Вт | 0,3 мм | Бытовые печи среднего класса — большинство моделей |
| Свыше 1200 Вт, с грилем и конвекцией | 0,5 мм | Печи с дополнительными режимами, повышенный нагрев стенок |
Слишком тонкая пластина прогорит за пару месяцев. Слишком толстая начнёт заметно поглощать СВЧ — печь будет греть еду медленнее и тратить больше электричества. Попадание в заводскую толщину ±0,1 мм считается нормой.
Размер пластины и как его снять
Габариты зависят от модели. Ориентиры для бытовой техники:
- LG, Samsung, Panasonic 700–1000 Вт: 105 × 95 мм или 120 × 100 мм
- Whirlpool, Electrolux 800–1200 Вт: 130 × 110 мм
- Sharp, Daewoo: 95 × 95 мм
- С грилем и конвекцией: до 150 × 120 мм
Точные размеры всегда проще снять со старой пластины. Если старая распалась — положите в камеру лист бумаги, отметьте карандашом контур отверстия и места крепёжных винтов, перенесите на слюдопласт. Углы в оригинале — со скруглением радиусом 3–5 мм. Отверстия под винты — диаметром 4–5 мм.
Как вырезать пластину из листа
- Положите лист слюдопласта на ровную твёрдую поверхность (пластик, ДСП). Металл и стекло не подойдут — при резе острая кромка соскользнёт.
- Разметьте контур карандашом или тонким маркером прямо на материале. Слюдопласт не маркий, линии видны.
- Для прямых резов — канцелярский нож с новым лезвием по стальной линейке. Два–три прохода с небольшим нажимом, потом переломить по линии.
- Для отверстий под винты — сверло по металлу 4–5 мм на малых оборотах. Подложите деревянный брусок снизу, чтобы материал не раскалывался при выходе сверла.
- Углы скруглите мелким напильником или наждачной бумагой №120–180. Это нужно, чтобы в готовой пластине не возникало концентраторов напряжения при нагреве.
- Снимите фаску с кромок мелкой шкуркой, протрите от пыли.
Работать с жаростойким слюдопластом лучше в пылезащитной маске — при резе летит мелкая слюдяная пыль, в лёгкие её попадать не должно.
Пошаговая замена
- Выключите СВЧ из розетки. Разряд с конденсатора высоковольтной цепи магнетрона опасен для жизни. Перед работой выдержите печь отключённой минимум 5 минут.
- Откройте дверцу, найдите старую пластину в правой стенке. Обычно крепится одним или двумя винтами (пластиковыми или стальными), реже — на защёлках.
- Открутите винты, аккуратно снимите старую пластину. Уберите угольный нагар и следы жира с посадочного места и стенки. Используйте сухую тряпку или тряпку с содой, не мочите водой.
- Установите новую пластину. Скруглённые углы вверх, отверстия под винты должны совпасть с заводскими. Пластина должна прилегать плотно, без зазора.
- Закрутите винты с умеренным усилием. Перетягивать нельзя — слюдопласт треснет.
- Проверьте печь. Поставьте в камеру стакан воды, включите на 30 секунд. Вода должна нагреться, посторонних звуков и запахов быть не должно.
Типичные ошибки при замене
- Ставят обычный фторопласт или текстолит. Они не пропускают СВЧ должным образом, перегреваются и быстро горят. Нужен именно материал на основе слюды.
- Берут слюдопласт на стеклотканевой основе. В СВЧ-окне армирующий слой стеклоткани даёт локальные перегревы и неравномерно пропускает волну. Для замены пластины в микроволновке нужен слюдопласт без армирования — ИЖКАХ.
- Моют слюдопласт водой перед установкой. Материал пористый, впитает влагу, при первом включении появится пар и разряд. Протирать только сухой тканью.
- Не скругляют углы пластины — острые углы при нагреве становятся точками концентрации разрядов, и пластина прогорает в первую очередь именно там.
- Ставят пластину с грязной тыльной стороной (пыль от реза, следы маркера). Перед установкой обязательно протереть обе стороны.
- Перетягивают винты. Слюдопласт — жёсткий, но хрупкий на изгиб. Усилие должно быть таким же, как у старой пластины.
- Берут толщину «с запасом», 0,8–1,0 мм. Толстый лист гасит СВЧ, печь теряет мощность, КПД падает на 15–25%.
FAQ
Можно ли заменить слюду картоном или пластиком?
Нет. Картон загорится в течение минуты от нагрева и проходящего СВЧ-поля. Пластик (ПВХ, полипропилен, фторопласт) либо расплавится, либо разрушится за 10–50 циклов нагрева. Единственный корректный материал — слюда или слюдопласт на её основе без стеклотканной подложки.
Обязательно ли покупать «оригинальную слюду» в сервисе?
Нет. Оригинальные пластины у производителей — это тот же слюдопласт, только вырубленный под конкретную модель. Брать материал листом и резать под свой размер выходит в 5–10 раз дешевле. Особенно если нужно заменить пластины в нескольких печах — на кухне кафе, в офисе, у родственников.
Сколько прослужит замена?
При правильной установке и чистой камере — 3–5 лет. Примерно столько же, сколько заводская пластина. Срок укорачивается, если в печи часто греют жирную еду без крышки, а стенки не моют.
Почему именно ИЖКАХ, а не обычный слюдопласт ФИФП?
Формовочные слюдопласты (ФИФП, ФИФК) имеют класс нагревостойкости F или H — 155–180°C. Для двигателей и трансформаторов этого хватает, для СВЧ-окошка — мало, стенки волновода прогреваются выше. ИЖКАХ — конструкционный жаростойкий, рассчитан на непрерывную работу при 700°C. Плюс у него нет армирующей стеклоткани, которая мешает прохождению СВЧ-поля.
У меня промышленная СВЧ-сушилка или установка для разогрева клея — тот же материал подойдёт?
Да. В промышленных СВЧ-установках слюдяное окно — такая же деталь, только размером 200 × 200 мм и больше. Тот же слюдопласт ИЖКАХ, только толщина увеличивается до 1–2 мм при повышенной мощности источника. В нашем каталоге такие толщины тоже есть, до 25 мм.
Можно ли клеить, если откололся кусок?
Нет. Клей (эпоксидный, силиконовый, термостойкий) на месте скола станет точкой пробоя при первом же включении. Заменяйте целиком.
Что заказать
Для бытовой микроволновки достаточно минимального листа слюдопласта ИЖКАХ размером 600 × 1000 мм, толщиной 0,3 мм (для большинства печей до 1200 Вт) или 0,5 мм (для моделей с грилем и конвекцией). Из одного листа выйдет 40–50 пластин стандартного размера. Отправка транспортной компанией по всей России, обычно в день заказа.
Нужен конкретный размер под модель печи или мелкая партия из 2–5 пластин под заказ — напишите на zakaz@micanite.ru размеры и толщину, подготовим раскрой.
