Мусковит и флогопит — две разновидности слюды, на которых построена вся линейка российских электроизоляционных материалов: миканиты, слюдопласты, слюдиниты, микаленты. Внешне они похожи — слоистые кристаллы, которые расщепляются на тонкие прозрачные пластинки. Но химический состав отличается, и это даёт разные рабочие температуры, разную электрическую прочность и разную цену. Для одних задач подходит только мусковит, для других — только флогопит. Перепутать при заказе — значит получить материал, который либо прогорит, либо стоит в два раза дороже без причины.
Ниже — чем они отличаются на уровне минерала, какими свойствами обладают готовые материалы на каждой из них, и как быстро определить, что нужно именно вам.
Минеральная основа — коротко о слюдах
Слюды — группа алюмосиликатных минералов со слоистой структурой. В электротехнике используют две разновидности:

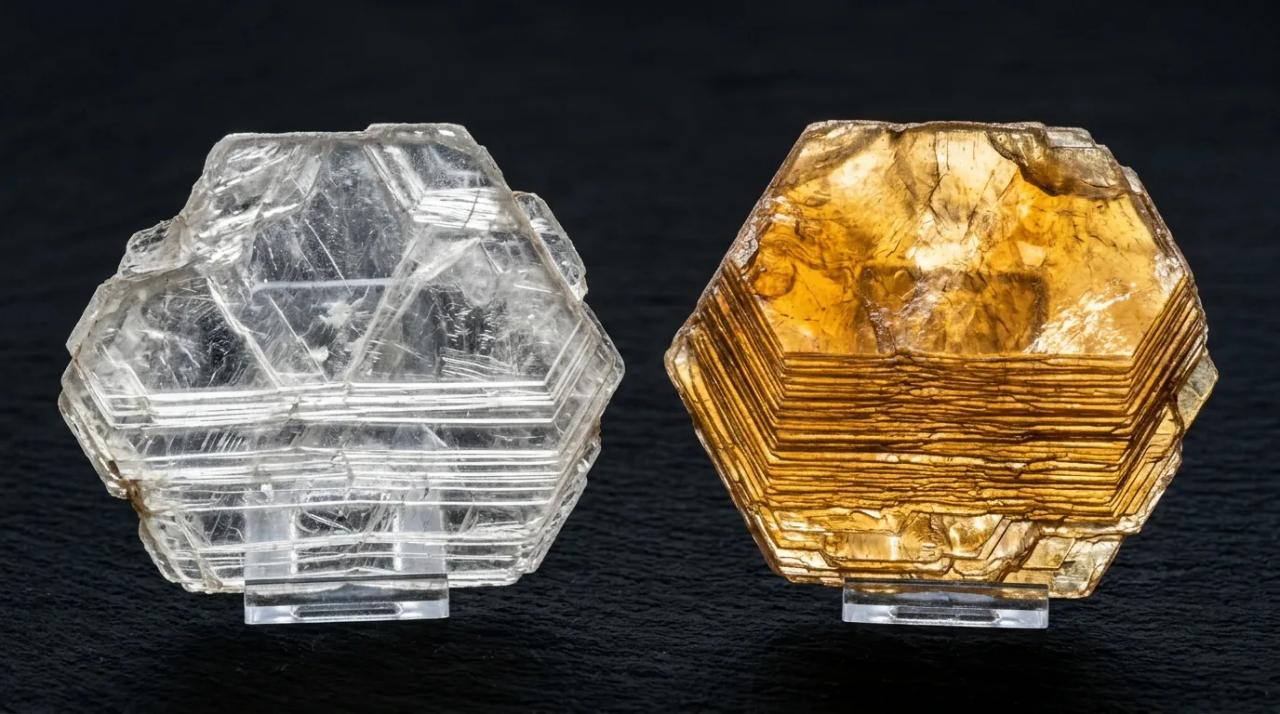

- Мусковит — калиево-алюминиевая слюда, химическая формула KAl₂(AlSi₃O₁₀)(OH)₂. Бесцветные или серебристо-белые пластинки, прозрачные на просвет.
- Флогопит — калиево-магниевая слюда, формула KMg₃(AlSi₃O₁₀)(OH)₂. Янтарно-коричневый или золотистый оттенок, частично прозрачный.
Обе слюды добывают в природе в виде кристаллов, которые расщепляют на пластинки (щипаная слюда) или дробят в водной среде для получения слюдяной бумаги. Из них делают миканиты (на щипаной слюде), слюдопласты (на бумаге), микаленты и изделия.
Мусковит — свойства и где добывают
Мусковит — основная промышленная слюда в СССР и России. Её запасы в стране одни из крупнейших в мире, добыча ведётся с XVIII века.
- Максимальная рабочая температура — 500–550°C в непрерывном режиме. При нагреве выше 600°C начинается дегидроксилирование — минерал теряет кристаллизационную воду и постепенно разрушается.
- Электрическая прочность — 30–70 кВ/мм в тонких плёнках. Один из лучших твёрдых диэлектриков природного происхождения.
- Диэлектрические потери (tan δ) — 0,0003–0,001 при 50 Гц. В СВЧ-диапазоне остаются низкими, что делает мусковит пригодным для окон магнетронов и волноводов.
- Цвет — белый, серебристо-серый, желтоватый. На просвет прозрачный.
- Месторождения РФ — Мамско-Чуйский район (Иркутская область), Северо-Карельский район (Карелия), Мурманская область, Якутия. Основное зарубежное — Индия (Бихар), Бразилия, Канада.
- Цена — дешевле флогопита в 1,5–2 раза, производство проще, стандартизировано с 1950-х.
Мусковит — материал для всего, что работает до 500°C: бытовая электротехника, двигатели общего назначения, трансформаторы, бытовая и промышленная электроника.
Флогопит — свойства и где добывают
Флогопит встречается реже мусковита и стоит дороже. Его ценность — в термостойкости.
- Максимальная рабочая температура — 700–1000°C. Магниевая структура устойчивее к дегидроксилированию: вода уходит при 900–1000°C, а не при 600 как у мусковита.
- Электрическая прочность — 20–50 кВ/мм. Несколько ниже, чем у мусковита, но достаточно для большинства задач.
- Диэлектрические потери — 0,005–0,02 при 50 Гц. Выше, чем у мусковита, на порядок, но на фоне рабочей температуры до 1000°C это не критично.
- Цвет — янтарный, коричневый, иногда зелёно-золотистый. На просвет просматривается, но не так прозрачен.
- Месторождения РФ — Ковдорское и Слюдянское месторождения (Иркутская область), Мурманская область, Алданский щит (Якутия). Основное зарубежное — Канада, Мадагаскар, КНДР, Финляндия.
- Цена — выше мусковита. Добыча в меньших объёмах, кристаллы обычно мельче, требуют специальной обработки.
Флогопит — материал для всего, что работает выше 500°C: нагреватели, индукционные печи, выхлопные тракты, магнетронные окна, печи спекания и закалки, пожаробезопасные кабели в судостроении и метро.
Сравнение свойств
| Параметр | Мусковит | Флогопит |
|---|---|---|
| Химический тип | Калиево-алюминиевая слюда | Калиево-магниевая слюда |
| Цвет | Белый, серебристый, серый | Янтарный, коричневый, золотистый |
| Максимальная t° непрерывная | 500°C | 700–800°C |
| Пиковая t° (кратковременно) | 600°C | 1000°C |
| Электрическая прочность | 30–70 кВ/мм | 20–50 кВ/мм |
| Диэлектрические потери при 50 Гц | 0,0003–0,001 | 0,005–0,02 |
| Плотность | 2,7–2,9 г/см³ | 2,7–2,9 г/см³ |
| Гибкость тонких пластинок | Высокая | Средняя, более хрупкий |
| Цена (относительно) | ×1 | ×1,5–2 |
| Главное применение | Электромашины, бытовая электроника, коллекторы | Нагреватели, печи, СВЧ-окна, жаростойкая изоляция |
Диэлектрические потери у мусковита на порядок ниже, но при высоких температурах он просто не работает. Флогопит проигрывает в качестве диэлектрика, но выдерживает вдвое больший нагрев. Выбор определяется рабочим режимом узла, а не абстрактным «какая слюда лучше».
Какую слюду выбрать под задачу
| Задача | Рабочая t° | Какая слюда |
|---|---|---|
| Пазовая изоляция двигателя класса B или F (АИР, 4А) | до 155°C | Мусковит |
| Коллектор двигателя постоянного тока | до 155°C | Мусковит |
| Тяговый или крановый двигатель класса H | до 180°C | Мусковит или флогопит (оба работают) |
| Нагревательный элемент ТЭН, фена, утюга | до 500°C | Флогопит |
| Индукционная печь, нагреватель стекольной промышленности | до 800°C | Флогопит |
| СВЧ-окно магнетрона, промышленная микроволновая установка | до 300°C (электромагнитная нагрузка) | Флогопит (без стеклоткани) |
| Выхлопной коллектор, печь прокалки | до 1000°C | Флогопит |
| Изоляция кабелей противопожарной безопасности | до 950°C (IEC 60331) | Флогопит (calcined) |
| Конденсаторные пластины, радиочастотные диэлектрики | до 200°C | Мусковит (низкие tan δ) |
Простое правило: для всего, что работает в обычном температурном режиме до 200°C, берите мусковит — он дешевле и лучше по электрике. Всё, что должно держать 500°C и выше — только флогопит.
Наши материалы на мусковите
Ниже — основные позиции нашего каталога, где используется мусковит. Это ядро ассортимента для стандартной электроизоляции классов B, F, H.
| Марка | Тип | Класс | Применение |
|---|---|---|---|
| Миканит ГМС | Гибкий | B (130°C) | Обмотка катушек, межслоевая изоляция |
| Миканит ПФГ | Прокладочный | B | Прокладки в электроаппаратах |
| Миканит ФМГ | Формовочный | B | Пазовая изоляция двигателей |
| Миканит КФШ | Коллекторный | B | Коллекторы двигателей постоянного тока |
| Слюдопласт ФИФП | Формовочный | F (155°C) | Пазовая изоляция АИР, 4А |
| Слюдиниты СГ, СФ, СФП | Обожжённый мусковит | B / F | Изоляция статоров, турбогенераторов |
Слюдинит — отдельная история: это мусковит, прошедший обжиг при 700–900°C по ГОСТ 13204-76. Обжиг удаляет кристаллизационную воду, после чего электрическая прочность материала повышается до 30–45 кВ/мм, а рабочая температура — до класса F. Формально это всё ещё мусковит, но с изменёнными свойствами.
Наши материалы на флогопите
Флогопитовая линейка — для жаростойких и специальных применений. Используется там, где рабочая температура выше 155°C или нужен запас по перегрузкам.
| Марка | Тип | Макс. t° | Применение |
|---|---|---|---|
| Миканит ГФК | Гибкий | 180°C | Класс H, обмотка тяговых двигателей |
| Слюдопласт ФИФК | Формовочный | 180°C | Класс H, крановые и тяговые машины |
| Слюдопласт ГИП-Т-СПЛ | Гибкий влагостойкий | 180°C | Судовое и нефтегазовое оборудование |
| Слюдопласт ИЖКАХ | Конструкционный жаростойкий (без армирования) | 700°C | СВЧ-окна, нагреватели, электропечи |
| Рулонные слюдопласты на флогопите | Рулонный, стеклоткань с двух сторон | 750°C | Футеровка печей, изоляция крупных нагревателей |
Для замены слюдяной пластины в микроволновке или промышленной СВЧ-сушилке используйте именно ИЖКАХ — без стеклоткани, без плёночной подложки. Армирующие слои в СВЧ-окне мешают прохождению волны и дают локальные перегревы. Подробнее в статье Как заменить слюду в микроволновке.
Типичные ошибки при выборе слюды
- Берут мусковит для нагревателя. Через 100–200 часов работы материал потемнеет, потеряет электрическую прочность и даст пробой. Экономия на разнице в цене оборачивается заменой магнетрона или выходом печи из строя.
- Берут флогопит для бытового двигателя. Деньги потрачены зря — в двигателе класса F или H с головой хватает мусковита, разница в ресурсе не будет заметна при сроке службы изделия 15–20 лет.
- Определяют слюду «на глаз» по цвету. Флогопит бывает почти белым, если он осветлённый, а мусковит — темновато-серым. Ориентироваться нужно на марку и паспорт партии, не на цвет.
- Путают слюдопласт ИФГ-Т и ИЖКАХ. Обе марки — жаростойкие на флогопите, но ИФГ-Т со стеклотканью (для печей и нагревателей с механической нагрузкой), ИЖКАХ без армирования (для СВЧ-окон и задач, где стеклоткань мешает).
- Считают что «слюдинит = флогопит». Слюдинит — это мусковит, обожжённый по ГОСТ 13204-76. Не флогопит. Термостойкость слюдинита ниже, чем у флогопитовых слюдопластов.
FAQ
Можно ли заменить флогопитовый материал мусковитовым?
Нет, если заявлена температура выше 200°C. Мусковит в таких условиях не работает. Обратная замена (мусковита флогопитом) допустима, но избыточна и удорожает узел.
Флогопит дороже мусковита — почему?
Месторождения флогопита меньше по запасам, добыча ведётся с более глубоких горизонтов, кристаллы мельче и требуют большего труда при обработке. Плюс спрос со стороны огнестойких кабелей, стекольной и металлургической промышленности поддерживает цену.
Какая слюда стоит в микроволновке — мусковит или флогопит?
В современных бытовых микроволновках — слюдопласт на флогопите. В старых советских печах ставили натуральный мусковит, потому что промышленного слюдопласта на флогопите тогда не было. Для замены сегодня используется флогопитовая марка ИЖКАХ.
Как определить, что в материале — мусковит или флогопит?
Прямо из паспорта партии (указывается тип слюды) или по марке: миканиты с буквой М в середине (ГМС, ФМГ, ПМК) — мусковит, с буквой Ф (ГФК, ФФК, ПФК) — флогопит. Микаленты ЛМК — мусковит, ЛФК — флогопит. Исключения есть у слюдопластов: например, ФИФП и ФИФК — буква Ф в начале означает «формовочный», а слюда указывается в паспорте отдельно.
Где в России добывают флогопит?
Основные действующие месторождения — Ковдорское и Слюдянское в Иркутской области, Ёнское в Мурманской, Алданский щит в Якутии. Добыча ведётся с 1930-х годов, запасы оцениваются как достаточные на десятилетия вперёд.
Синтетический флогопит — что это и чем отличается?
Fluorphlogopite (фторфлогопит) — синтетическая слюда, где группы OH заменены на фтор. Устойчивость к температуре повышается до 1200°C, но стоимость в 3–5 раз выше. В массовом продукте не применяется, используется в специальных огнестойких кабелях (Pamica Firwo-S, Von Roll Cablosam FS) и аэрокосмических сборках.
Заключение
Выбор между мусковитом и флогопитом — не вопрос качества, а вопрос температуры и задачи. Для бытовой и промышленной электротехники до 180°C мусковит выигрывает по цене и электрической прочности. Для всего, что работает при 300°C и выше — флогопит, причём ставить надо именно его, а не экономить на разнице.
Если не уверены, какая слюда нужна под ваш узел — пришлите паспорт обмотки, чертёж или хотя бы описание условий работы на zakaz@micanite.ru. Подберём марку из каталога с запасом по температуре, но без переплаты за неиспользуемые параметры.
